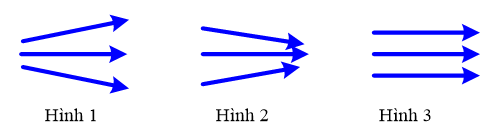

Hình nào mô tả đường sức điện của điện tích âm?

Khái niệm:

- Cường độ điện trường $E$ tại một điểm là đại lượng đặc trưng cho tác dụng lực của điện trường tại điểm đó. Nó được xác định bằng thương số của độ lớn lực điện $F$ tác dụng lên một điện tích thử $q$ (dương) đặt tại điểm đó và độ lớn của $q$.

Chú thích:

$E$: cường độ điện trường $(V/m, N/C)$

$F$: độ lớn lực điện $\left(N\right)$

$q$: độ lớn của điện tích thử $\left(C\right)$

Các đặc điểm của đường sức điện:

- Qua mỗi điểm trong điện trường chỉ có một đường sức điện;

- Đường sức điện là những đường có hướng. Hướng của đường sức điện tại một điểm là hướng của vector cường độ điện trường tại điểm đó.

- Đường sức điện của điện trường là đường cong không kép kín. Nó đi ra từ điện tích dương và kết thúc ở điện tích âm.

- Nếu chỉ có một điện tích thì các đường sức đi từ điện tích dương ra vô cực hoặc đi từ vô cực đến điện tích âm.

Phát biểu:

Vector cường độ điện trường $\overrightarrow{E}$ có:

- Phương và chiều trùng với phương và chiều của lực điện tác dụng lên điện tích thử $q$ dương.

- Chiều dài (module) biểu diễn độ lớn của cường độ điện trường theo một tỉ xích nào đó.

Khái niệm:

- Lực Coulomb là lực tương tác giữa hai điện tích điểm có phương nằm trên một đường thẳng nối hai điện tích điểm

- Lực Coulomb có độ lớn tỉ lệ thuận với tích các điện tích và tỉ lệ nghịch với bình phương khoảng cách giữa chúng.

Đơn vị tính: Newton (N)

Khái niệm:

q là lượng điện mà vật đang tích được do nhận thêm hay mất đi electron.

Đơn vị tính: Coulomb (C)

Khái niệm:

Cường độ điện trường tại một điểm là một đại lượng vectơ, đặc trưng cho điện trường ở điểm đang xét về mặt tác dụng lực.

Đơn vị tính: V/m
