Cho mạch R1 = R2 = R3 = R4 = R = 10 ôm. Tính điện trở tương đương đoạn mạch AB.

Dạng bài: Vật lý 11. Cho mạch điện như Hình 2.1. Biết R1 = R2 = R3 = R4 = R = 10 Ω. Tính điện trở tương đương đoạn mạch AB. Hướng dẫn chi tiết.

Đề:

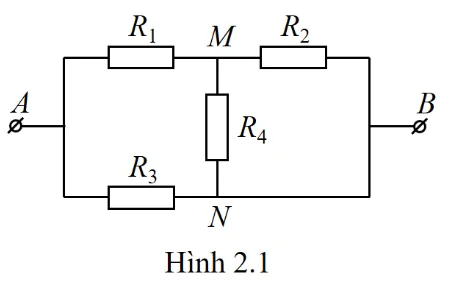

Cho mạch điện như Hình 2.1. Biết $R_{1}$ = $R_{2}$ = $R_{3}$ = $R_{4}$ = R =10 Ω. Tính điện trở tương đương đoạn mạch AB.

2 $Ω$

4 $Ω$

6 $Ω$

8 $Ω$

Xem câu trả lời

Mạch điện mắc nối tiếp các điện trở.

$R_{t đ} = R_{1} + R_{2} + . . . R_{n}$

$I = I_{1} = I_{2} = . . . = I_{n}$

$U = U_{1} + U_{2} + . . . + U_{n}$

Công thức liên quan đến mạch điện mắc nối tiếp các điện trở. Vật Lý 11. Hướng dẫn chi tiết và bài tập vận dụng.

Chú thích:

$R$ : điện trở $(Ω)$

$I$ : cường độ dòng điện $(A)$

$U$ : hiệu điện thế $(V)$

hinh-anh-mach-dien-mac-noi-tiep-cac-dien-tro-112-0

Mạch điện mắc nối tiếp các điện trở là gì ?

Mạch điện mắc song song các điện trở.

$\frac{1}{R_{t đ}} = \frac{1}{R_{1}} + \frac{1}{R_{2}} + . . . + \frac{1}{R_{n}}$

$I = I_{1} + I_{2} + . . . + I_{n}$

$U = U_{1} = U_{2} = . . . = U_{n}$

Công thức liên quan đến mạch điện mắc song song các điện trở. Vật Lý 11. Hướng dẫn chi tiết và bài tập vận dụng.

Chú thích:

$R$ : điện trở $(Ω)$

$I$ : cường độ dòng điện $(A)$

$U$ : hiệu điện thế $(V)$

hinh-anh-mach-dien-mac-song-song-cac-dien-tro-113-0

Mạch điện mắc song song các điện trở là gì ?

Công thức hiệu điện thế giữa hai điểm trong mạch điện.

$U_{M N} = U_{M I} + U_{I N} = U_{M I} - U_{N I}$

Vật lý 11. Công thức hiệu điện thế giữa hai điểm trong mạch điện. Mạch mắc nối tiếp. Mạch có vôn kế, ampe kế. Hướng dẫn chi tiết.

hinh-anh-cong-thuc-hieu-dien-the-giua-hai-diem-trong-mach-dien-951-0

Dùng vôn kế để đo hiệu điện thế giữa hai điểm M và N. Vì vôn kế có điện trở vô cùng lớn thì có thể xem vôn kế không ảnh hưởng đến mạch.

Khi đó: $U_{M N} = U_{M I} + U_{I N} = U_{M I} - U_{N I}$

Lưu ý:

- Những điểm nối bằng dây dẫn không có điện trở thì có thể chập lại với nhau.

- Mạch nối tắt: khi linh kiện bị nối tắt => bỏ qua linh kiện và xem như dây dẫn.

- Mạch có thêm dụng cụ đo:

hinh-anh-cong-thuc-hieu-dien-the-giua-hai-diem-trong-mach-dien-951-1

Công thức hiệu điện thế giữa hai điểm trong mạch điện là gì ?

Hiệu điện thế

$U$

Vật lý 11.Hiệu điện thế. Hướng dẫn chi tiết.

Khái niệm:

- Hiệu điện thế (hay điện áp) là sự chênh lệch về điện thế giữa hai cực.

- Hiệu điện thế giữa hai điểm trong điện trường tĩnh là đại lượng đặc trưng cho khả năng thực hiện công của điện trường khi có một điện tích di chuyển giữa hai điểm đó.

Đơn vị tính: Volt $(V)$

hinh-anh-hieu-dien-the-98-0

Hiệu điện thế là gì ?

Cường độ dòng điện

$I$

Vật Lý 11.Cường độ dòng điện. Hướng dẫn chi tiết.

Khái niệm:

Cường độ dòng điện là đại lượng đặc trưng cho tác dụng mạnh, yếu của dòng điện.

Đơn vị tính: Ampe $(A)$

hinh-anh-cuong-do-dong-dien-102-0

Cường độ dòng điện là gì ?

Điện trở

$R$

Vật lý 11.Điện trở. Hướng dẫn chi tiết.

Khái niệm:

Điện trở là đại lượng đặc trưng cho khả năng cản trở dòng điện trong vật dẫn điện. Nếu một vật dẫn điện tốt thì điện trở nhỏ, vật dẫn điện kém thì điện trở lớn, vật cách điện thì điện trở là vô cùng lớn.

Đơn vị tính: Ohm $(Ω)$

hinh-anh-dien-tro-106-0

Điện trở là gì ?
