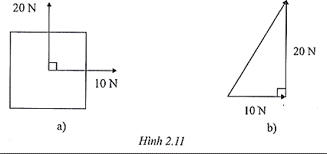

Hình 2.11a biểu diễn một vật chịu hai lực tác dụng lên nó. Hai lực này vuông góc với nhau. Hình 2.11b biểu diễn giản đồ vectơ để xác định hợp lực của hai lực đó.

Cho mạch điện RLC nối tiếp. Cuộn dây không thuần cảm có $L=\frac{1,4}{\mathrm{\pi }}\left(H\right)$  và $r=30\Omega$ ; tụ có $C=31,8 \mu F$ . R là biến trở . Điện áp hai đầu đoạn mạch có biểu thức : $u=100\sqrt{2} \cos \left(100\mathrm{\pi t}\right) \left(\mathrm{V}\right)$ . Giá trị nào của R để công suất trên cuộn dây là cực đại? Giá trị cực đại đó bằng bao nhiêu? Chọn kết quả đúng :

Cho mạch điện RLC nối tiếp. Trong đó $R=10\Omega , L=0,1/\pi \left(H\right),\hspace{0.17em}C=500/\pi \left(\mu F\right)$. Điện áp xoay chiều đặt vào hai đầu đoạn mạch không đổi $u=U\sqrt{2}\sin \left(100\mathrm{\pi t}\right)\left(\mathrm{V}\right)$. Để u và i cùng pha, người ta ghép thêm với C một tụ điện có điện dung $C_0$, giá trị $C_0$ và cách ghép C với $C_0$ là:

Cho mạch RLC nối tiếp, cuộn dây không thuần cảm. Biết $R=80\Omega$; $r = 20\Omega$ ; $L=\frac{2}{\mathrm{\pi }}\left(H\right)$. Tụ C có điện dung biến đổi được. Điện áp hai đầu đoạn mạch $u_{AB}= 120\sqrt{2} \cos (100\mathrm{\pi t} ) \left(\mathrm{V}\right)$. Điện dung C nhận giá trị nào thì công suất trên mạch cực đại? Tính công suất cực đại đó. Chọn kết quả đúng:

Mạch gồm cuộn dây có $Z_L=20\left(\Omega \right)$ và tụ điện có $C=\frac{4.{10}^{-4}}{\pi }\left(F\right)$ mắc nối tiếp. Dòng điện qua mạch là $i=\sqrt{2}\cos (100\mathrm{\pi t}+\frac{\mathrm{\pi }}{3})\left(\mathrm{A}\right)$. Để $Z=Z_L+Z_C$ thì ta mắc thêm điện trở R có giá trị là:

Cho mạch điện R, L, C mắc nối tiếp. Biết cuộn dây thuần cảm có $L=\frac{1}{\mathrm{\pi }}\left(H\right); C=\frac{50}{\mathrm{\pi }}\left(\mu F\right); R=100\left(\Omega \right), T=0,02s$. Mắc thêm với L một cuộn cảm thuần có độ tự cảm $L_0$ để điện áp hai đầu đoạn mạch vuông pha với $u_C$. Cho biết cách ghép và tính $L_0$ ?
